用AnyChart控件创建flash图表步骤详解

原创|其它|编辑：郝浩|2012-02-27 20:30:29.000|阅读 889 次

概述：AnyChart是一款灵活的flash图表控件。使用AnyChart控件，你可以轻松创建许多图表。本文将介绍如何使用Anychart控件来一步一步地创建图表。

# 界面/图表报表/文档/IDE等千款热门软控件火热销售中 >>

AnyChart是一款灵活的flash图表控件。使用AnyChart控件，你可以轻松创建许多图表。本文将介绍如何使用 Anychart 控件来一步一步地创建图表。

一、创建一个Web页面

首先，我们需要创建一个含有Flash对象的空白HTML页面，并将该页面保存到某个网页文件夹在中，根据下面的结构，在IIS的wwwroot文件夹创建一个AnyChartTest文件夹(可随意命名)。

/AnyChartTest

　　 /swf
　　AnyChart.swf
　　/js
　　　　AnyChart.js
　　　　AnyChartHTML5.js
　　anychart.xml
　　anychart.html

注意：

　　Container page:anychart.html用于显示图表，可以是ASP, ASP.NET, CF, PHP, CGI, Perl等页面

　　Data provider：anychart.xml该文件用于开发人员配置图表，设置图表的各种基本信息，当然还包挎图表所需的数据等

　　Chart SWF:swf文件夹用于放置控件提供的swf文件

　　AnyChart JavaScript library：该集成库可将图表嵌入到网页中。

二、选择图表和图表风格

当我们创建图表时，我们需要为图表提供一些数据。如果我们需要对比某公司零售渠道的销售情况，我们可以绘制一个柱状图，图表数据如下：

Retail Channel	Sales
Department Stores	$637.166
Discount Stores	$721.630
Men's/Women's Specialty Stores	$148.662
Juvenile Specialty Stores	$78.662
All other outlets	$90.000

我们需要将上面的数据转换为XML结构：

01 <?xml version="1.0" encoding="UTF-8"?>
02 <anychart>
03 <charts>
04 <chart plot_type="CategorizedHorizontal">
05 <data>
06 <series name="Year 2003" type="Bar">
07 <point name="Department Stores" y="637166" />
08 <point name="Discount Stores" y="721630" />
09 <point name="Men's/Women's Specialty Stores" y="148662" />
10 <point name="Juvenile Specialty Stores" y="78662" />
11 <point name="All other outlets" y="90000" />
12 </series>
13 </data>
14 <chart_settings>
15 <title>
16 <text><![CDATA[Sales of ACME Corp.]]></text>
17 </title>
18 <axes>
19 <y_axis>
20 <title>
21 <text><![CDATA[Sales]]></text>
22 </title>
23 </y_axis>
24 <x_axis>
25 <labels align="Outside" />
26 <title>
27 <text><![CDATA[Retail Channel]]></text>
28 </title>
29 </x_axis>
30 </axes>
31 </chart_settings>
32 </chart>
33 </charts>
34 </anychart>

在<;data> 节点中，我们创建了一个<series>，因为当我们创建一个multiseries图表时，我们需要更多的series。

在<series>节点中，我们为表中的每一个零售渠道添加了一个<point> 节点，输入名称及售价，如<point name = "Department Stores" y="637166"/>，并且设置series名称和类型。

三、渲染选项

通过设置AnyChart图表的renderingType属性，你可以选择使用Flash或者是JavaScript来在页面上显示图表。

RenderingType	Description
FLASH_ONLY	Charts are always rendered using Flash Player, nothing is displayed if Flash is not supported.
SVG_ONLY	Charts are always rendered using Java Script as SVG objects, nothing is displayed is SVG is not supported.
FLASH_PREFERRED	If both SVG and Flash are supported, Flash is used.
SVG_PREFERRED	If both Flash and SVG are supported, SVG is used

如果只设置了FLASH_ONLY 选项，用户必须要有Flash Player才能查看AnyChar图表：　

AnyChart.renderingType = anychart.RenderingType.FLASH_ONLY;

如果只设置了SVG_ONLY选项，只有能显示SVG对象的浏览器才能显示图表；

AnyChart.renderingType = anychart.RenderingType.SVG_ONLY;

如果同时支持FLASH_PREFERRED或者SVG_PREFERRED，你可以设置优先等级。
优先使用Flash来显示：

AnyChart.renderingType = anychart.RenderingType.FLASH_PREFERRED;

优先使用SVG来显示：

AnyChart.renderingType = anychart.RenderingType.SVG_PREFERRED;

四、HTML文件结构

要查看我们web上的图表仅剩一步之遥啦~~~~~~

以下是该事例Html页面的代码：

<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=UTF-8" />
<title>AnyChart Sample</title>
<script type="text/javascript" language="javascript" src="./js/AnyChart.js"></script>
</head>
<body>
<script type="text/javascript" language="javascript">
//<![CDATA[
var chart = new AnyChart('./swf/AnyChart.swf');
chart.width = 700;
chart.height = 300;
chart.setXMLFile('./anychart.xml');
chart.write();
//]]>
</script>
</body>
</html>

或者你也可以创建一个基于JavaScript HTML5 Chart的anychart.html：

<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=UTF-8" />
<title>AnyChart Sample</title>
<script type="text/javascript" language="javascript" src="./js/AnyChart.js"></script>
<script type="text/javascript" language="javascript" src="./js/AnyChartHTML5.js"></script>
</head>
<body>
<script type="text/javascript" language="javascript">
//<![CDATA[
AnyChart.renderingType = anychart.RenderingType.SVG_PREFERRED;
var chart = new AnyChart();
chart.width = 700;
chart.height = 300;
chart.setXMLFile('./anychart.xml');
chart.write();
//]]>
</script>
</body>
</html>

打开Html页面，复制上面的一种代码到页面里，保存。

运行HTML页面

　　//localhost/AnyChartTest/anychart.html

或者

　　C:\Inetpub\wwwroot\AnyChartTest\anychart.html

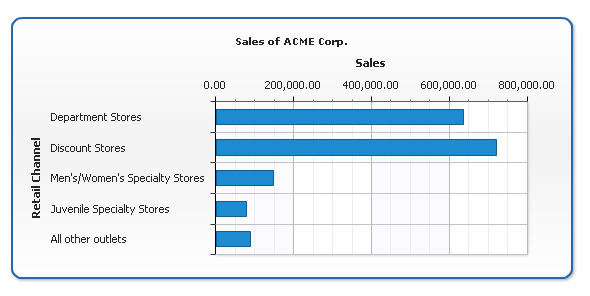

最后，您可以看到下面的效果
